Merkel компактное уплотнение Airzet PK
Заказать
1. Особенности
Компактное уплотнение двойного действия с канавками на торцевой стороне для самоуплотнения давлением. Возможна установка компактной крышки цилиндра (например, для короткоходных цилиндров, а также для клапанов). Скругленный уплотняющий профиль и подвижная центральная часть обеспечивают хорошее уплотнение с низким трением и поддерживают необходимую смазочную пленку.
2. Материал
NBR-каучук твердость от 80 по Шору A
Обозначение: 80 NBR 186349
3. Область применения
Среда: подготовленный, высушенный и очищенный от масла воздух (после сборочной смазки)
Рабочее давление: <1,2 МПа (12 бар)
Температура: –30 °C до +100 °C
Скорость перемещения: ≤ 1 м/с
4. внешние поверхности
Шток: Rmax ≤ 4 мкм, Rp/Rz < 0,5
tp (25% Rmax = 50%–70%)
Основание канавки: Rmax ≤ 10 мкм, Rp/Rz < 0,5

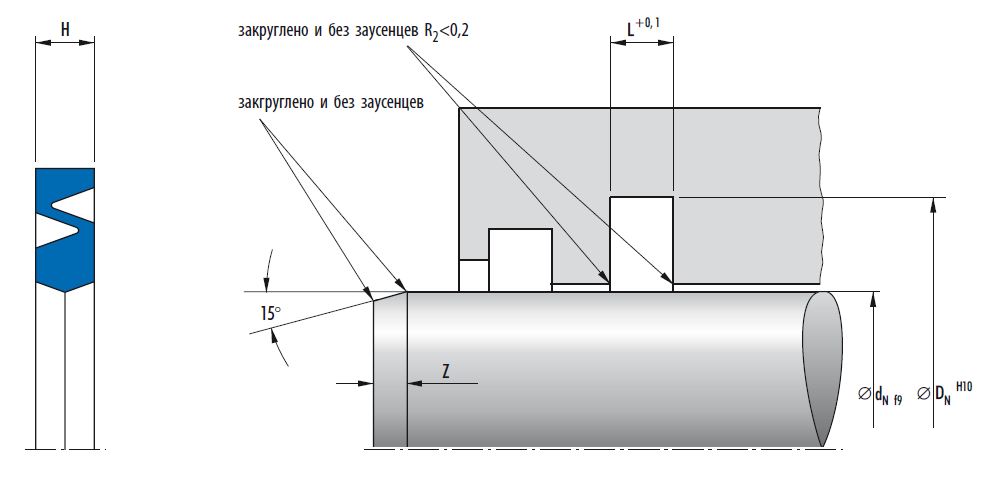

6. Пример монтажа Airzet PR
Условием для беспроблемной работы уплотнения является
тщательный монтаж. Компактное уплотнение Airzet PR
ставится в монтажную канавку через кромки без заусенцев.
При диаметрах штока менее 15 мм требуются аксиально
доступные монтажные пространства.
|
